随着现代工业技术的不断发展,产品对高性能电子元件的需求日益增加。高压多层陶瓷电容器(HV MLCC)因其优越的电气性能、体积小、可靠性高等特点,广泛应用于各类工业设备中。Vishay的 HV 系列高压 MLCC 是这一领域的佼佼者,本文将探讨其在工业中的应用及优势。
射频微波器件采购网(www.ic-king.com)专注整合国内外厂商的现货渠道,实时查询射频微波器件代理商的真实库存,提供合理的行业价格,放心采购射频微波器件,是国内专业的射频微波芯片采购平台。
产品特性():

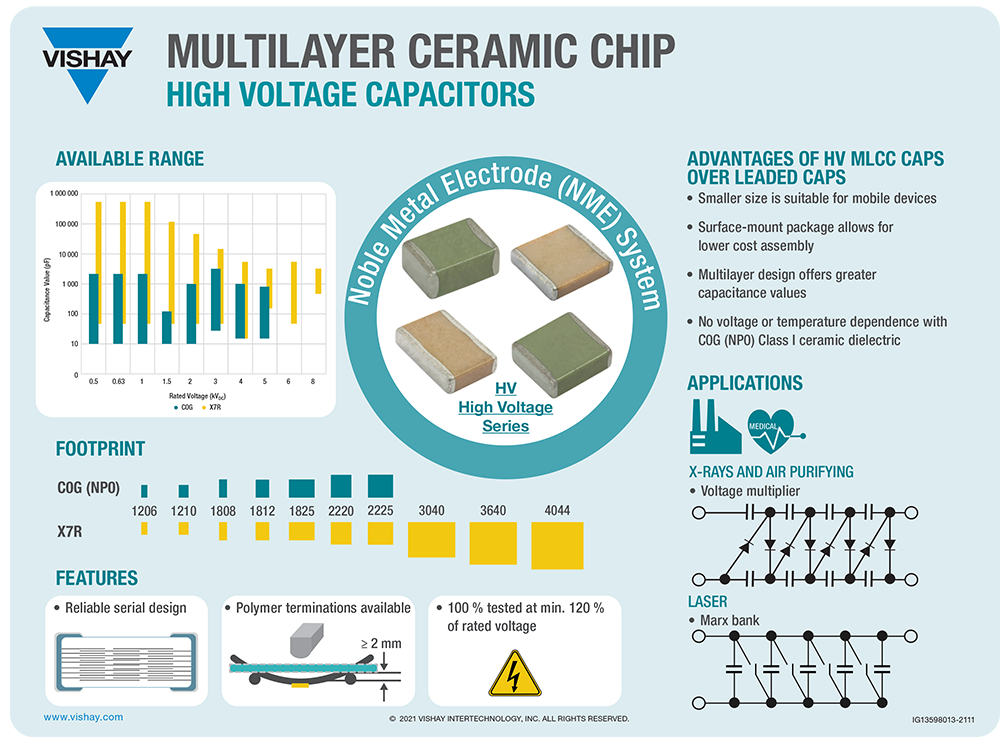

HV MLCC 图表,来源:Vishay
?高额定电压:500 VDC - 8 kVDC
?封装尺寸:1206 至 4044(英制)
?串联电极设计:提供高可靠性
? NME 系统和湿法工艺:出色的机械坚固性和热冲击耐受性
?聚合物端子材料:应对高强度 PCB 弯折应用和设计挑战
? C0G (NP0) Class I 电Acconeer代理介质材料:高稳定性,低温漂,容值几乎不受工作电压和频率的影响
HV 系列高压 MLCC 是工业应用中电压倍增电路,电力电子器件 RC Snubber 电路,Marx Bank 脉冲发生电路以及电源滤波电路的理想之选。在小封装尺寸内提供高工作电压,基于串联电极设计、湿法构建工艺和 NME 系统,实现了出色的电气和机械可靠性。
典型应用
?X 射线
?静电喷涂枪
?空气净化器
?激光Marx Bank
?工业电源
?工业用变流器
功能优势
1 电力电子
在变频器、逆变器和工业电源中,HV 系列电容器用于滤波,能量存储和释放(以吸收电压尖峰和消除高频振荡),确保设备的稳定运行。

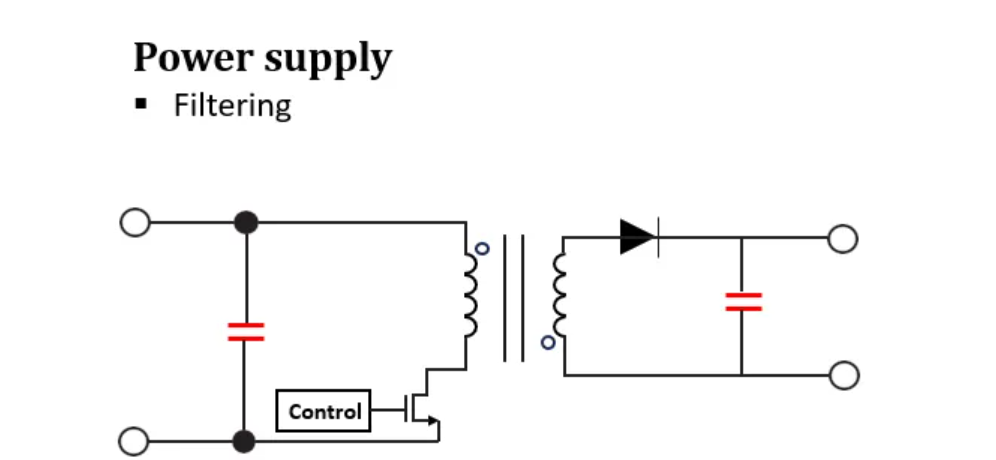

工业电源,来源:Vishay

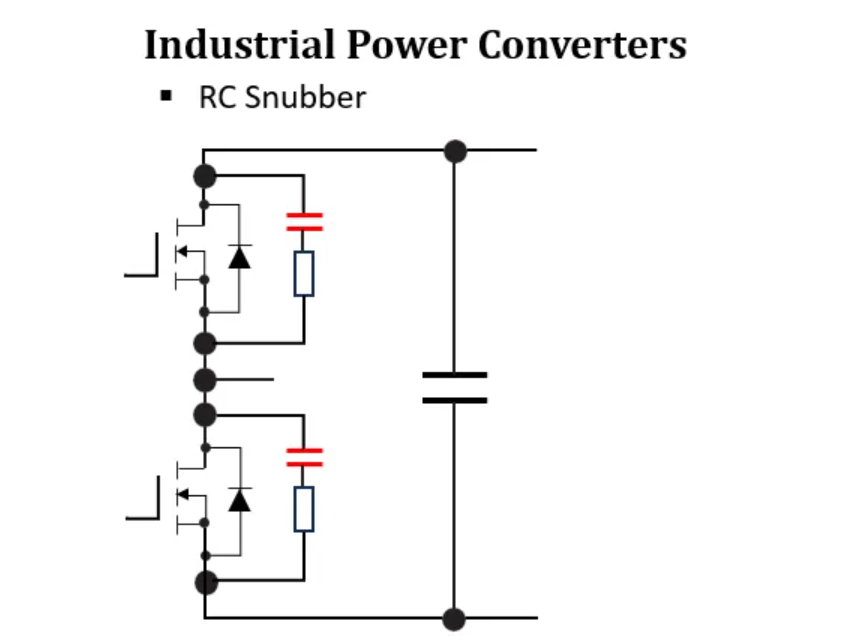

工业变频和逆变,来源:Vishay
2 医疗设备
高压医疗设备(如 医用X 光机高压电源),HV MLCC 提供必要的电压支持,确保设备的安全性和可靠性。HV MLCC 可以作为储能元件,快速存储和释放电荷,从而实现电压的倍增以满足医用X光机高压直流电源的供电需求。

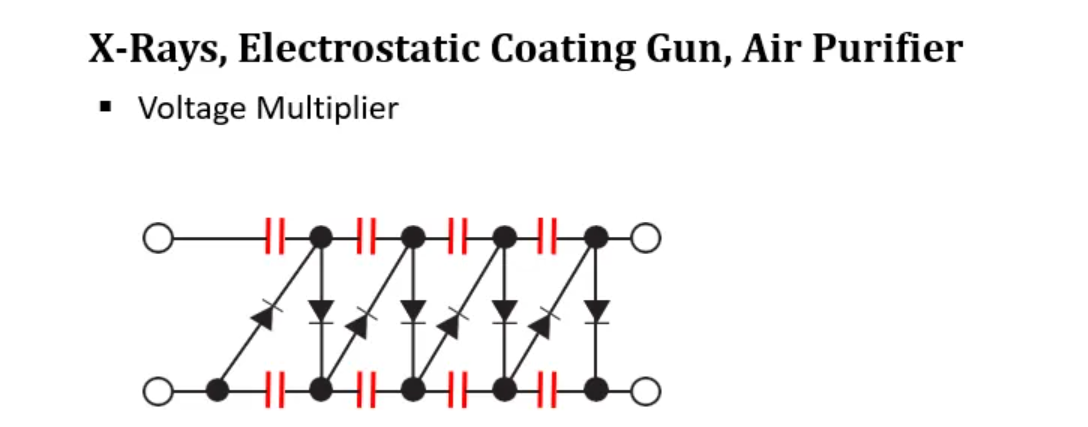

X RAY,来源:Vishay
3 激光器
在Laser中,Marx电路中的电容器通过一个开关连接到高压电源,HV MLCC通过开关充放电实现电荷传递,电荷传递到最后一个Marx电路时,输出的脉冲电压将是前面所有电容器电荷的累加。通过增加Marx电路的数量,可以进一步增大输出电压?。

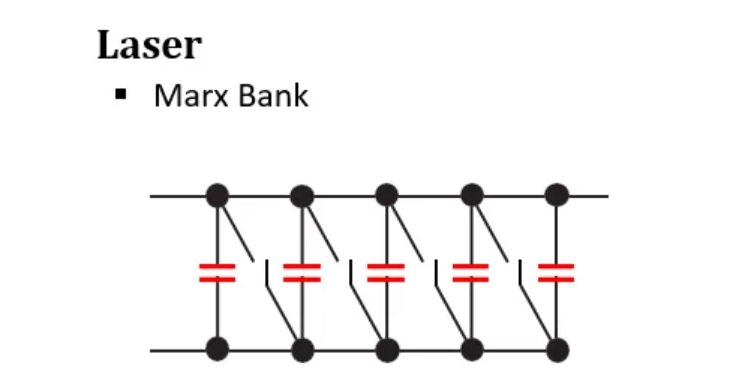

激光器,来源:Vishay
小结
Vishay HV 系列高压 MLCC 凭借其卓越的性能和广泛的应用领域,成为现代工业中不可或缺的电子元件。随着技术的不断进步和工业需求的增加,HV 系列电容器将在更多领域中发挥重要作用。选择合适的高压 MLCC,不仅能提升设备的性能,还能增强系统的可靠性,为工业发展提供强有力的支持。
