随着AI计算、大数据、高速互联和5G/6G通信的快速发展，半导体行业正迎来一场材料革命。硅基芯片在制程缩小至2nm之后，已逼近物理极限，短沟道效应、功耗问题以及制造成本的上升，正限制着传统半导体材料的进一步发展。

射频微波器件采购网(www.ic-king.com)专注整合国内外厂商的现货渠道，实时查询射频微波器件代理商的真实库存，提供合理的行业价格，放心采购射频微波器件，是国内专业的射频微波芯片采购平台。

2024年初，天津大学联合佐治亚理工学院成功研制出全球首个功能性石墨烯半导体，实现了从零带隙到可调带隙的重大突破。这一成果意味着，石墨烯有望成为新一代半导体材料，推动未来芯片性能提升。

为什么行业对石墨烯寄予厚望？

■ 硅的极限：当前半导体器件的微缩化已经进入原子尺度，传统硅材料在功耗、迁移率等方面逐渐遇到瓶颈。

■ 新材料的必要性：寻找高迁移率、低功耗的新型半导体材料，成为推动未来计算发展的关键。

■ 石墨烯的潜力：超高电子迁移率、极薄的二维结构、卓越的导热能力，使其成为最具竞争力的候选材料之一。

但另一方面，石墨烯半导体真的能够取代硅吗？它的产业化之路是否可行？如何准确测试其性能，推动量产？

高精度测试技术，将成为石墨烯材料能否真正商用的决定性因素。

二维材料与石墨烯：从理论到技术落地的关键一步

1 什么是二维材料？

二维材料（2D Materials），指的是电子仅能在两个维度自由运动的超薄材料，厚度通常在1-100nm之间，具备独特的电子、光学和热学特性。

常见的二维材料包括：

?石墨烯（Graphene）：超高迁移率，零带隙。

?过渡金属硫族化合物（TMDs）：MoS?、WS?，适用于下一代场效应晶体管（FET）。

?黑磷（Black Phosphorus）：带隙可调，适用于光电探测器。

?六方氮化硼（h-BN）：绝缘材料，常用于二维材料的衬底层。

2 石墨烯的独特优势

石墨烯是首个被发现的二维材料，被认为是最具潜力的半导体替代材料。

?超高电子迁移率（5500 cm2/V·s），远超硅（1400 cm2/V·s），适用于高速计算芯片。

?优异的导热能力（5300 W/m·K），比硅高 10 倍，有助于解决高性能计算（HPC）和 AI 训练的散热问题。

?极薄的二维结构，可以突破短沟道效应，推动晶体管的微缩化。

?柔性和透明性，可应用于可穿戴设备、透明显示屏。

但新的问题出现了：如何精准测试这些特性，确保石墨烯材料的可行性？

石墨烯电学特性测试的挑战

尽管石墨烯在半导体行业展现出巨大潜力，但要真正实现产业化，其电学性能的精准测量是关键。由于石墨烯具有超高迁移率、极低电阻、高敏感性等特性，对测试技术提出了全新挑战：

1 超低电阻测试

石墨烯的电阻通常远低于常规半导体材料，在实验室条件下甚至可达nΩ级。常规测试方法难以准确测量如此低的阻值，需要采用：

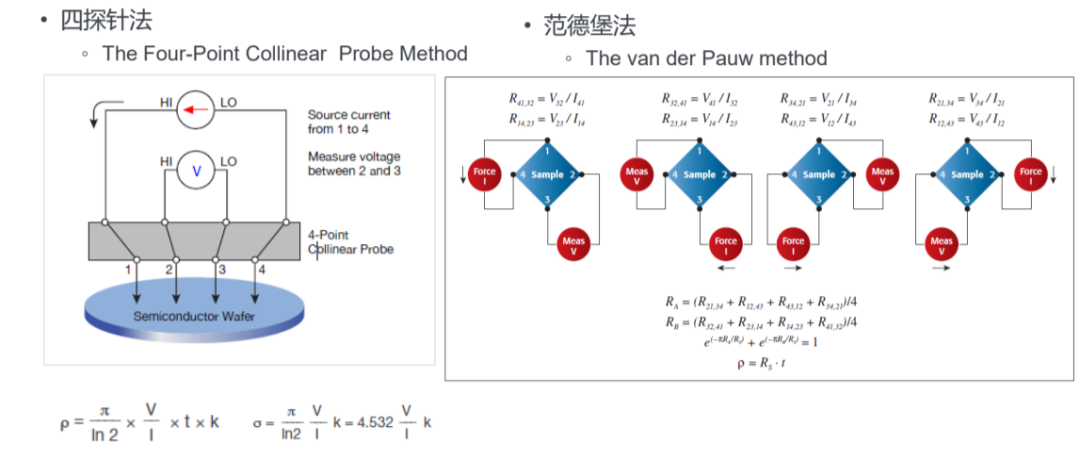

■四探针法：消除接触电阻影响，提高测量精度。

■范德堡法（Van der Pauw）：适用于非规则形状样品，测量电阻率。

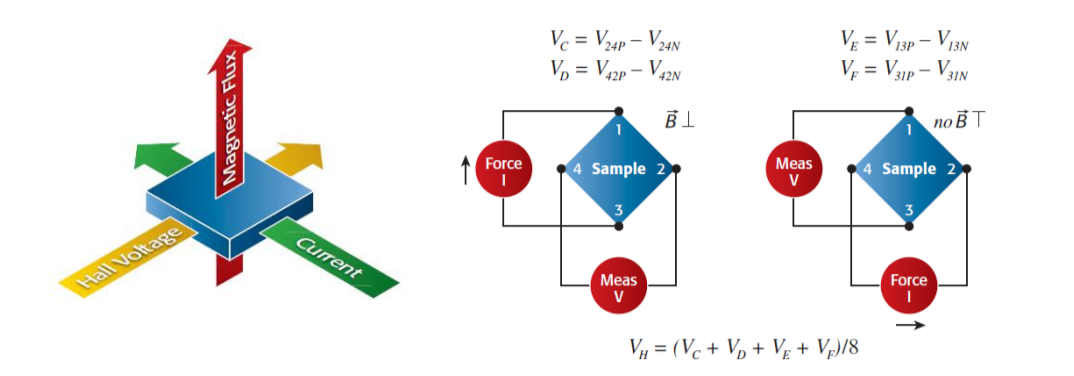

2 霍尔效应测试

石墨烯的高载流子迁移率使其霍尔效应尤为明显，研究其电荷传输特性对于理解材料的基本电学特性至关重要。霍尔效应测试SICK代理商通常需要：

■低噪声、高精度测量设备，确保霍尔电压的准确性。

■极低温（mK级）或高磁场（16T以上）环境，观察量子霍尔效应。

3 低温输运与量子特性测试

在超低温环境下，石墨烯会表现出量子霍尔效应、Shubnikov-de Haas振荡等奇异物理现象，这需要：

■超低噪声纳伏计：测量极小信号。

■高磁场环境（如PPMS系统），确保磁输运实验的准确性。

4 可靠性测试

■高温老化测试（HTOL）：评估石墨烯MOSFET在长期工作状态下的性能衰减。

■湿度&氧化耐受性测试：石墨烯易氧化，影响其电学特性。

Tektronix专业测试方案：助力石墨烯材料从实验室到产业化

面对石墨烯半导体测试的种种挑战，Tektronix提供了一整套完整的测试方案，涵盖电学表征、IV-CV测试、界面缺陷分析及可靠性评估，助力研究人员加速材料开发和产业落地。

IV-CV测试方案

IV-CV测试是评估石墨烯MOSFET电学特性的核心手段。Tektronix提供：

■4200A-SCS 半导体参数分析仪：支持fA级超低电流测量，适用于石墨烯器件的精确IV测试。

■Keithley 4210-CVU：提供1kHz-10MHz CV测试，分析石墨烯MOSFET的栅极氧化层和短沟道效应。

量子霍尔效应测试

为测量超高迁移率的石墨烯器件，Tektronix采用：

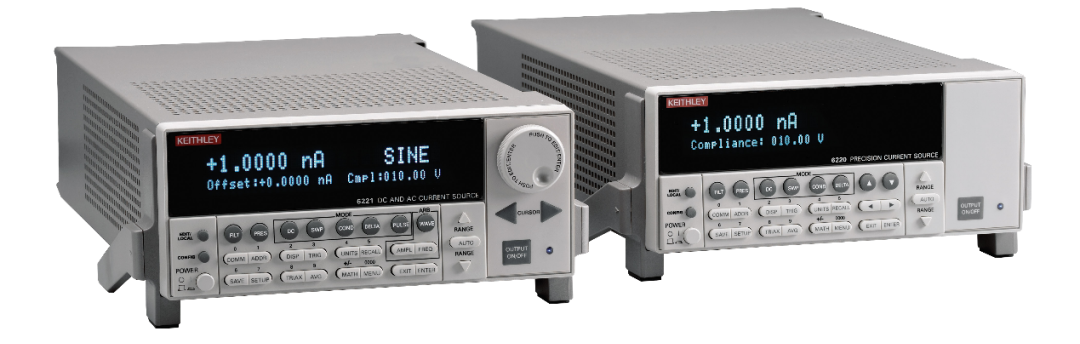

■Keithley 2182A纳伏计+6221精密电流源，支持纳伏级电压测量，适用于QHE研究。

■低温探针台+4200A-SCS结合PPMS（物理特性测量系统），实现低温霍尔测量。

可靠性&高温老化测试

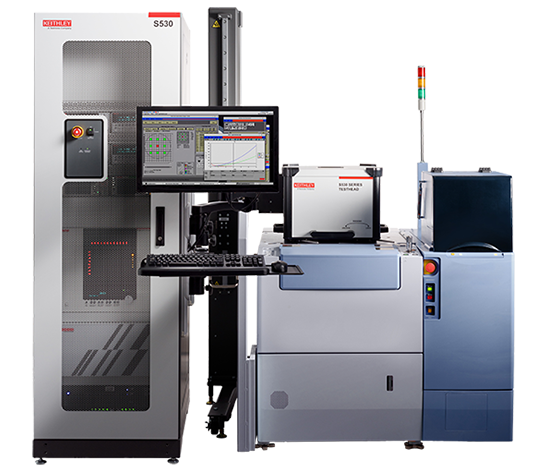

■Keithley S530参数测试系统，支持HTOL（高温运行寿命）测试，模拟长期运行环境，评估石墨烯器件的耐久性。

■Tektronix高速示波器+矢量网络分析仪（VNA），评估高频GFET传输特性，适用于5G/6G通信芯片。

未来展望：石墨烯能否重塑半导体产业？

尽管石墨烯在实验室条件下展现了极高的潜力，但产业化仍需克服材料制备、带隙调控、CMOS兼容性等难题。不过，AI、大数据、HPC、6G通信等前沿技术，正在推动新材料半导体的快速发展，泰克将继续助力石墨烯器件的研发、优化及量产，加速未来计算的革新进程！
