1月17日消息，随着RTX 50系列显卡的正式发布，NVIDIA也官方公布了Blackwell GPU的核心面积、晶体管数量，包括GB202、GB203、GB205，而更低端的GB206、GB207暂未公布。

射频微波器件采购网(www.ic-king.com)专注整合国内外厂商的现货渠道，实时查询射频微波器件代理商的真实库存，提供合理的行业价格，放心采购射频微波器件，是国内专业的射频微波芯片采购平台。

Blackwell GPU采用的是定制的台积电4NP工艺，对比上代Ada Lovelace使用的4N工艺显然是个增强版，严格来说它们应该都属于5nm级别(当然现在命名都乱套了)。

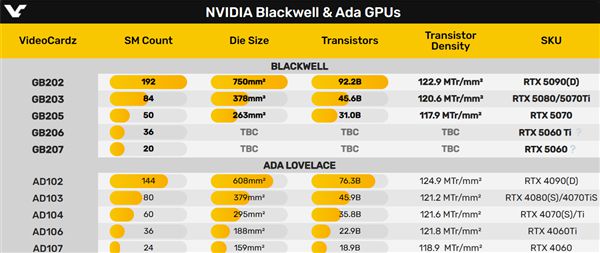

旗舰核心GB202(5090/5090D)的面积为750平方毫米，比之前传闻的744平方毫米还大了一点，NVIDIA GPU历史上排名第三，仅次于GV100 815平方毫米、TU102 754平方毫米。

当然，GV100主要用于计算卡，消费级只有一个半专业的Titan V。

GB202晶体管数量达到了惊人的922亿，创造新高，不过晶体管密度反而缩小了，只有每平方毫米1NXP代理商.229亿个。

作为对比，AD102(4090/4090D)的面积为608平方毫米，晶体管数量763亿个，密度为每平方毫米1.249亿个。

Blackwell系列的另外两个核心情况也类似。

GB203(5080/5070Ti)的面积为378平方毫米，比上代缩小1平方毫米，晶体管数量456亿个，减少3亿个，密度为每平方毫米1.206亿个，减少了600万个，可以说几乎完全一样。

GB205(5070)的面积为263平方毫米，缩小62平方毫米，晶体管数量310亿个，减少48亿个，密度为每平方毫米1.179亿个，降低了3％。

换言之，Blackwell GPU的规模其实都在开倒车！
